LQ-GXF high-temperatura presyon ng kaluwagan balbula

Layunin Pangunahing ginagamit para sa proporsyonal na bentilasyon ng high-temperatura na flue gas. Ang LT ay malawakang ginagamit sa mga lugar kung saan ang mga kinakailangan sa pagtagas ay hindi mataas, tulad ng RTO at iba pang mga high-temperatura na usok na direktang naglalabas na lugar. Pangunahing binubuo ito ng isang katawan ng balbula ng butterfly at isang pagtutugma ng pneumatic actuator (GT/RT/AT/AW series), na maaaring magamit para sa switch control o daloy ng regulasyon ng mababang presyon ng pipeline media. Ang balbula ng butterfly ay nagpatibay ng isang bagong istruktura na form ng isang center line butterfly plate at isang maikling istraktura na bakal plate welding na may isang compact na istraktura, magaan na timbang, madaling pag-install, maliit na paglaban ng daloy, malaking kapasidad ng daloy, at iniiwasan ang impluwensya ng pagpapalawak ng mataas na temperatura, na ginagawang madali upang mapatakbo. Maaaring mai -install ang LT sa maraming mga posisyon nang hindi apektado ng daloy ng daluyan ng daluyan. Pinapagana ng naka -compress na hangin, ang stem ng balbula ay nagtutulak ng pabilog na disc butterfly plate upang paikutin sa paligid ng axis upang makontrol ang daloy. Ang balbula ay nakumpleto ang isang aksyon (mula sa bukas hanggang malapit o mula sa malapit upang buksan) pagkatapos ng pag -ikot ng 90 ° mula sa paunang posisyon. Ang kabaligtaran ay nakumpleto ang iba pang pagkilos (mula malapit sa bukas o mula sa bukas hanggang isara). $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $san

Kumuha ng Sipi

I-download

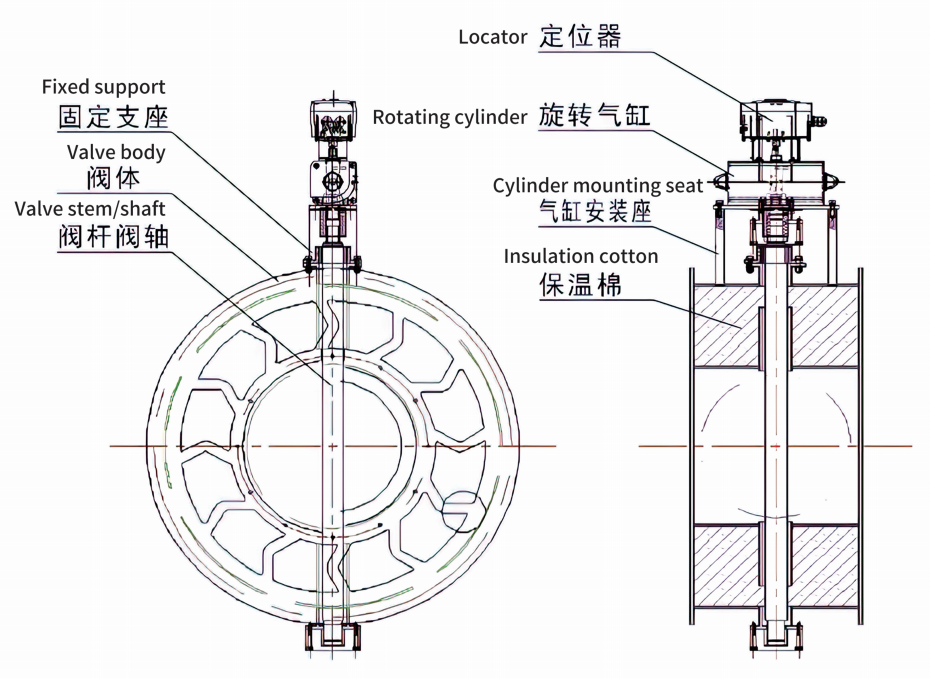

Structural Form $

Mga tampok

1. Mataas na temperatura na lumalaban sa materyal na metal na may matatag na istraktura at walang pag-crack.

2. Ang solong talim na may mababang rate ng pagtagas at isang pagtagas ng halaga ng CV na 0.5%.

3. Pneumatic drive na may kakayahang umangkop na operasyon at mababang ingay.

4. Simpleng istraktura, madaling mapanatili, at mabilis na switch, na nagpapabuti sa kahusayan ng trabaho at binabawasan ang oras ng pagpapanatili. Ayon sa mga kinakailangan sa customer, ang iba't ibang mga singsing ng sealing at mga bahagi na gawa sa iba't ibang mga materyales ay maaaring mapili para sa iba't ibang mga media at mga kondisyon sa pagtatrabaho, na ginagawang makamit ang pneumatic butterfly valve.

Nagtatampok ng

Mga parameter ng kagamitan

Hindi.	Rtoairflow m³/h	Valve o.d.mm	Balbula i.d.mm	Solong gilid pagkakabukod ng kapal ng mm
LQ-GT-30	4500	Φ800	Φ300	250
LQ-GT-35	7000-10000	Φ850	Φ350	250
LQ-GT-40	12000-20000	Φ900	Φ400	250
LQ-GT-60	25000-40000	Φ1100	Φ600	250
LQ-GT-70	55000-70000	Φ1200	Φ700	250

Mga Tala:

1. Hindi maaaring magamit sa mga kinakaing unti -unti, malapot, o butil na mga kapaligiran ng likido sa alikabok

2. Ang mga lugar ng pagsabog-patunay ay nangangailangan ng pangkalahatang paggamot-patunay na paggamot. $

Layunin

Pangunahin na ginagamit sa mga aplikasyon na nangangailangan ng madalas na paggalaw at mataas na mga kinakailangan sa sealing, tulad ng mga inlet at outlet valves ng malaking dami ng hangin tatlo o multi-chamber RTO. Ang LT ay pangunahing binubuo ng isang butterfly valve body at isang pagtutugma ng pneumatic actuator, na maaaring magamit upang lumipat at makontrol ang mababang presyon ng pipeline media.

Ang dobleng pagkonekta rod ay ginagamit upang ikonekta ang butterfly valve disc at ang eccentric shaft, at ang likod ay naayos na may isang pagkonekta rod upang limitahan ang valve disc stroke. Ang eccentric na istraktura na ito ay lubos na nagpapabuti sa pagbubuklod ng balbula.

Pinapagana ng naka -compress na hangin, ang eccentric shaft ay hinihimok upang makontrol ang paglipat ng rod ng rod ng valve disc. Matapos ang balbula ay pinaikot 90 ° mula sa paunang posisyon, ang isang aksyon ay nakumpleto (mula sa bukas hanggang isara, o mula sa malapit upang buksan), at kabaligtaran para sa iba pang pagkilos (mula sa malapit na buksan, o mula sa bukas hanggang isara).

Structural Form $

Mga tampok

1. Eccentric shaft, mababang pagtagas rate.

2. Pneumatic drive, nababaluktot na operasyon, maikling oras ng paglalakbay, mababang ingay.

3. Ito ay may isang simpleng istraktura, madaling pagpapanatili at mabilis na paglipat, at maaaring magamit upang madagdagan ang kahusayan sa trabaho at mabawasan ang oras ng pagpapanatili, pati na rin upang pumili ng iba't ibang mga materyales para sa mga singsing ng selyo depende sa mga kinakailangan ng customer.

Pag -iingat:

1. Hindi ito maaaring magamit sa kinakaing unti -unti, malagkit, butil na mga lugar ng likido ng alikabok.

2. Ang mga lugar na sumabog-patunay ay nangangailangan ng isang buong paggamot na patunay na patunay. $

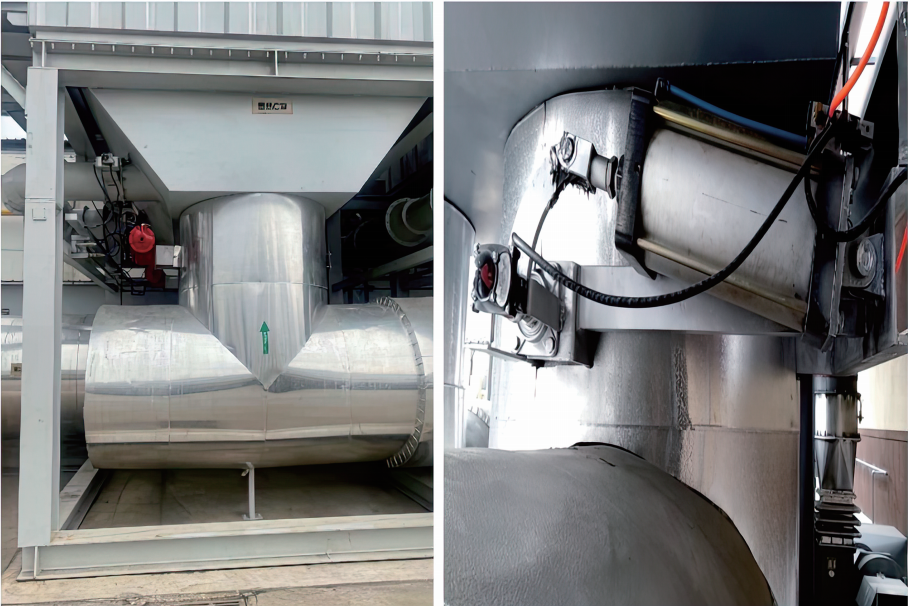

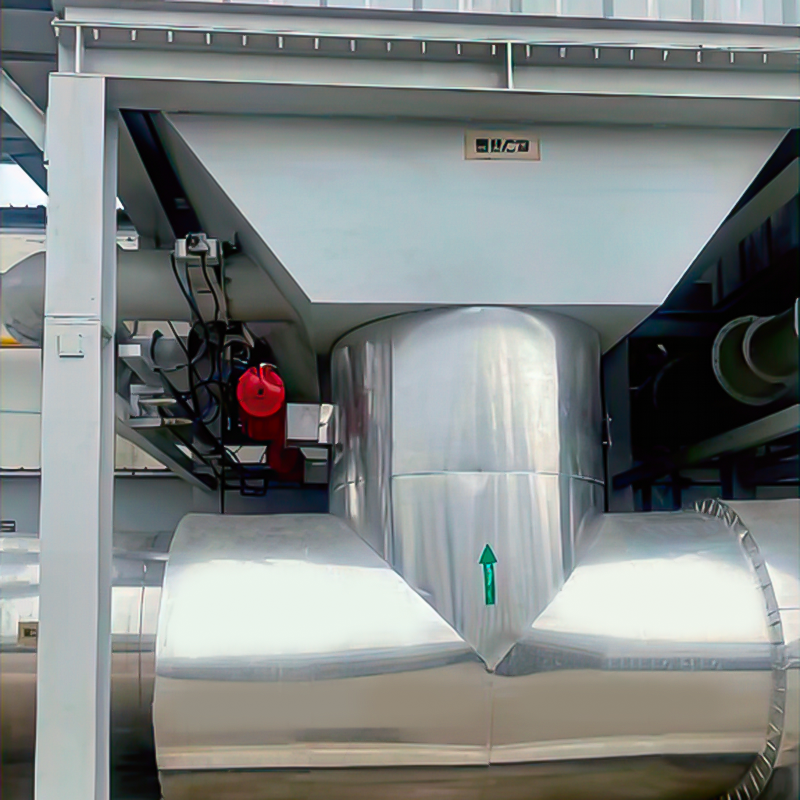

Mga Application ng Engineering $
