Naaangkop na industriya at saklaw
| Mga industriya ng aplikasyon | Petrochemical, pag -print, patong/gluing, pagpapatayo ng patong, wire enameling, parmasyutiko, at kemikal, atbp. |
| Saklaw ng konsentrasyon | 500 ~ 5000mg/m³ (2 ~ 12% lel). $ |
Prinsipyo ng pagtatrabaho
Ang uri ng tower na RTO ay nagpapainit ng organikong basura ng gas sa itaas ng 760 degrees Celsius, na nagiging sanhi ng VOC sa basurang gas na ma-oxidized at mabulok sa carbon dioxide at tubig. Ang mataas na temperatura na gas na ginawa ng oksihenasyon ay dumadaloy sa pamamagitan ng espesyal na dinisenyo na mga katawan ng imbakan ng init ng init, na nagiging sanhi ng pag-init ng mga ceramic na katawan at "pag-iimbak ng init," na ginagamit upang ma-preheat ang kasunod na papasok na organikong basurang gas. Nakakatipid ito ng pagkonsumo ng gasolina para sa pag -init ng basura ng gas. Ang ceramic heat storage body ay dapat na nahahati sa tatlo o higit pa (kabilang ang tatlo) mga zone o silid, at ang bawat silid ng pag-iimbak ng init
Mga Teknikal na Tampok
1. Mababang pagkonsumo ng enerhiya: Kapag ang konsentrasyon ng inlet ay nasa pagitan ng 1500-2000mg/m3, maaari itong mapanatili nang natural nang walang suplay ng gasolina.
2. Mataas na kahusayan sa pagbawi ng init: Ang paggamit ng mga bagong materyales (teknolohiya ng pag -iimbak ng init), ang kahusayan sa pagbawi ng init ay maaaring umabot sa 95%.
3. Maginhawang operasyon: Maaari itong kontrolado ng tradisyonal na kontrol ng elektrikal o mga pang -industriya na magsusupil, at pagkatapos ng pagkakalibrate ng parameter, maaari itong maisaaktibo o ma -deactivate sa isang solong pindutan, na napagtanto ang walang pangangasiwa na pangangasiwa.
| Pagpili ng balbula | Poppet Valve | Butterfly Valve |
| Rate ng paglilinis | ≤98% | <99.3% |
| Paraan ng pag -install | Integral na pag -install | Solong pag -install $ |
Daloy ng Proseso
Ang regenerative thermal oxidizer (RTO) ay isang organikong kagamitan sa paggamot ng basura ng gas na pinagsasama ang mataas na temperatura na oksihenasyon na may teknolohiyang imbakan ng multi-tower thermal. Ito ay epektibong binabawasan ang pagkawala ng init at nakakatipid ng enerhiya.

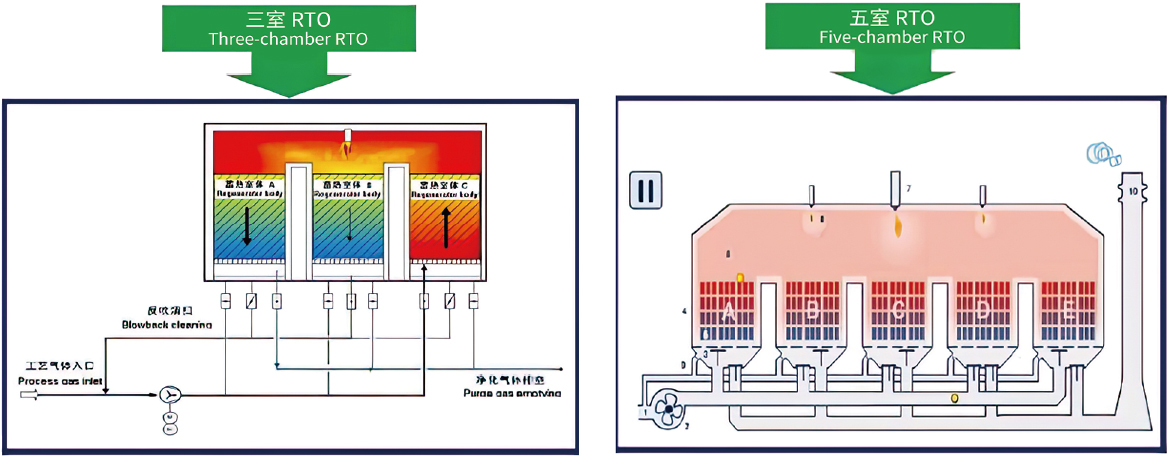

| Proseso 1 | Proseso 2 | Proseso 3 | |
| Simpleng diagram ng eskematiko |  |  |  |
| Ang unang silid | Ang maubos na gas ay sumisipsip ng init at pag -iimbak ng init ceramic body l ay nagpapalabas ng init | Init storage ceramic body 1 hindi ginamot ang tambutso na back-blowing furnace pagkasunog | Ang malinis na gas ay pinalabas mula sa pag -iimbak ng init na ceramic body 1 upang sumipsip ng init |
| Ang pangalawang silid | Malinis na gas sa labas ng pag -iimbak ng init ceramic body 2 init pagsipsip | Ang maubos na gas ay sumisipsip ng init at pag -iimbak ng init na ceramic body 2 ay nagpapakita ng init | Init imbakan ceramic body 2 untreated exhaust gas back-blowing furnace pagkasunog |
| Ang pangatlong silid | Init storage ceramic body 3 untreated exhaust gas back-blowing furnace pagkasunog | Malinis na Paglabas ng Pag -iimbak ng Pag -iimbak ng Gas | Ang maubos na gas ay sumisipsip ng init at pag -iimbak ng init na ceramic body 3 ay nagpapakita ng init |
| Kamara sa pagkasunog | Mataas na temperatura ng oxidative decomposition $ | ||
Pagpili ng kagamitan
Ang regenerative thermal oxidizer (RTO) ay isang organikong kagamitan sa paggamot ng gas ng basura na pinagsasama ang mataas na temperatura na oksihenasyon na may teknolohiyang thermal na thermal na teknolohiya, epektibong binabawasan ang pagkawala ng init at makatipid ng enerhiya.
| Modelo ng Pagtukoy | RTO-20 | RTO-50 | RTO-100 | RTO-150 | RTO-200 | RTO-250 | RTO-300 | RTO-350 | RTO-450 | RTO-500 | |
| Paggamot ng dami ng hangin M³/H. | 2000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | 45000 | 50000 | |
| Konsentrasyon ng organikong gas | 500 ~ 5000mg/m3 (halo -halong gas) | ||||||||||
| Object ng paggamot | Trichlorobenzenes, alkohol, eter, aldehydes, phenols, ketones, esters at iba pang pabagu -bago ng mga organikong compound (VOC); malodorous gas at iba pa. | ||||||||||
| Ang kahusayan sa pag -iimbak ng init | ≤95% | ||||||||||
| Kahusayan ng paglilinis | ≥97%(naisakatuparan ayon sa pamantayang GB16297-1996) | ||||||||||
| Ang kapasidad ng pag -init ng burner x 10^4 kcal/h | 8.4 | 21 | 42 | 63 | 84 | 105 | 126 | 168 | 189 | 210 | |
| Pagkonsumo ng gasolina | Paunang operasyon | Ang burner ay nakatakda sa maximum na output | |||||||||
| Normal na operasyon | Batay sa konsentrasyon ng basurang gas, ang isang mas mababang apoy ay maaaring mapanatili ng makina ng pagkasunog kapag ang konsentrasyon ay nasa itaas ng 1500mg/nM3 | ||||||||||
| Drop ng presyon ng kama | ≤3200pa | ||||||||||
Tandaan: Ang mga parameter sa talahanayan ay para lamang sa sanggunian. Kung may mga tiyak na kinakailangan, maaari silang idinisenyo batay sa aktwal na mga kondisyon.
Mga Pamantayan sa Pagpili
1. Kung ang tambutso na gas ay naglalaman ng mga kinakailangang sangkap tulad ng asupre at klorin, kinakailangan upang ipaalam sa tagagawa sa panahon ng proseso ng pagpili. Ang mga materyales na lumalaban sa kaagnasan tulad ng Sus2205 o mas mataas na kailangang magamit para sa pagproseso at pagmamanupaktura, at ang espesyal na paggamot ay kinakailangan para sa naturang mga gas sa ibang yugto.
2. Ang konsentrasyon ng halo-halong basurang gas na pumapasok sa imbakan ng enerhiya na may mataas na temperatura na incineration na kagamitan ay dapat na nasa loob ng saklaw na mas mababa sa 1/4 lel na mas mababang limitasyon ng pagsabog.
3. Ang maximum na temperatura na ginagamit ng imbakan ng enerhiya na high-temperatura na incineration na aparato ay mas mababa kaysa sa 960 ℃. Ang mga mataas na enerhiya na sangkap at mga gas na may mataas na konsentrasyon ay kailangang matunaw. Kung umiiral ang mga espesyal na kinakailangan, dapat silang ipahiwatig upang gumawa ng mga tiyak na kinakailangan kapag nagdidisenyo ng thermal pagkakabukod.
4. Kinakailangan na ang mga gas na pumapasok sa regenerative high-temperatura na incineration na kagamitan ay libre mula sa mga particle ng alikabok at mga mist ng langis na maaaring maging sanhi ng mga blockage o flashback. Ang pag -iingat na ito ay mahalaga upang maiwasan ang parehong mga flashback at ang sagabal ng mga keramika sa pag -iimbak ng init.
5. Sa ilang mga rehiyon, may mga tiyak na mga kinakailangan para sa mga paglabas ng nitrogen oxide mula sa mga kagamitan na incineration na may mataas na temperatura. Mahalaga na makipag -usap sa mga kinakailangang ito upang matiyak ang pagpili ng isang mababang sistema ng pagkasunog ng nitrogen kapag bumili ng mga burner. Bukod dito, kung ang tambutso ay naglalaman ng isang mataas na konsentrasyon ng nitrogen, kahit na ang isang mababang sistema ng pagkasunog ng nitrogen ay maaaring hindi matugunan ang mga pamantayan sa paglabas, na nangangailangan ng kasunod na mga proseso ng pagtanggal ng nitrogen.
