Prinsipyo ng pagpapatakbo

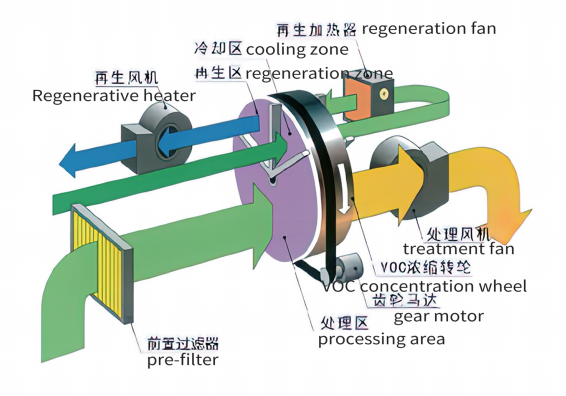

Ang ginagamot na hangin na naglalaman ng mga VOC ay dumadaan sa isang pre-filter at ipinadala sa lugar ng paggamot ng concentrator rotor. Sa lugar ng pagproseso, ang mga VOC ay na -adsorbed at tinanggal ng adsorbent, at ang purified air ay pinalabas mula sa lugar ng pagproseso ng gulong ng konsentrasyon. Ang VOCS na na -adsorbed sa gulong ng konsentrasyon ay desorbed at puro (5 ~ 30 beses) sa lugar ng pagbabagong -buhay sa pamamagitan ng mainit na paggamot sa hangin. Matapos ang mga lubos na puro VOC ay nararapat, sila ay preheated sa silid ng pag-iimbak ng init ng RTO at ang mga high-temperatura na VOC ay ipinadala sa silid ng pagkasunog para sa kumpletong pagkasunog, pag-oxidize at pagbagsak sa CO2 at tubig. Ang mga gas na may mataas na temperatura na nabuo ng daloy ng oksihenasyon sa pamamagitan ng espesyal na idinisenyo na mga katawan ng imbakan ng init ng init, na nagiging sanhi ng mga katawan ng ceramic na magpainit at "mag-imbak ng init", na ginagamit upang ma-preheat ang kasunod na mga organikong gas na pumapasok sa system, sa gayon ay nagse-save ng pagkonsumo ng gasolina para sa pag-init ng gasolina. Ang ceramic heat storage body ay dapat na nahahati sa dalawa o higit pang mga zone o silid, ang bawat silid ng pag-iimbak ng init na nakakaranas ng isang tuluy-tuloy na pag-ikot ng paglilinis ng pag-iimbak ng init, at patuloy na nagtatrabaho.
Mga katangian at pagtutukoy ng kagamitan sa konsentrasyon ng VOC
Mataas na kahusayan sa paglilinis: Ang kahusayan ng adsorption ng gulong ay maaaring umabot ng hanggang sa 98.5% (hindi kasama ang mga espesyal na sangkap).
Mataas na kahusayan sa pagsipsip: Ang mga organikong compound na may mga puntos na kumukulo sa ibaba 220 ° C ay maaaring halos ganap na desorbed.
Maliit na bakas ng paa: Kumpara sa mga katulad na kagamitan na batay sa adsorption, ang bakas ng gulong ng konsentrasyon ay medyo maliit.
Mababang peligro ng sunog: Kung ikukumpara sa aktibong carbon adsorption, ang zeolite wheel ay hindi masusunog at walang panganib ng pag-aapoy sa panahon ng proseso ng pagsipsip.
Mabilis na Adsorption at Desorption: Mayroon itong mga katangian tulad ng maikling oras ng adsorption, madaling saturation, mataas na kahusayan sa pagsipsip, at maikling ikot.
Ang mga kondisyon ng pagpili at mga katangian ng RTO
| Mababang pagkonsumo ng enerhiya | Konsentrasyon ng Inlet Gas sa 1500 ~ 2000mg/m3 Karaniwang mapanatili ang pagpapahiwatig ng sarili, walang muling pagdadagdag ng gasolina |
| Mataas na kahusayan ng pagbawi ng basura ng basura | Pag -ampon ng Bagong Materyal (Thermal Storage Ceramic) Teknolohiya, ang kahusayan sa pagbawi ng init ay 95% |
| Mataas na kahusayan sa paglilinis | Ang kahusayan ay maaaring umabot ng hanggang sa 98% o higit pa kapag gumagamit ng ordinaryong pag -aangat ng balbula, at hanggang sa 99.3% 6 o higit pa kapag gumagamit ng dobleng istraktura na sarado na balbula |
| Madaling mapatakbo | Magpatibay ng tradisyonal na kontrol ng kuryente o kontrol ng pang -industriya na control, isang susi upang simulan at ihinto matapos na nababagay ang mga parameter, napagtanto ang walang pag -iingat na pangangasiwa |
| Form ng istraktura | Ang uri ng tower na nakapirming kama | Bilog na multi-bed | ||
| Tatlong istraktura ng tower | Limang-tower na istraktura | Rotary Structure | Istraktura ng maraming balbula | |
| Pinakamataas na kapasidad ng paghawak ng hangin | ≤65000m³/h | ≤100000m³/h | ≤100000m³/h | ≤100000m³/h |
| Space Space | Malaki | Mas malaki | Pangkalahatan | Pangkalahatan |
| Kahusayan ng paglilinis | ≥90-98% | |||
| Form ng istraktura ng balbula | Poppet Valve/Saradong Butterfly Valve | Poppet Valve/Saradong Butterfly Valve | Rotary Valve | Airtight Butterfly Valve |
| Form ng Valve Drive | Pneumatic | Pneumatic | Servo Motor Drive | Pneumatic |
| Paraan ng Pag -init | Likas na Gas / Organic Solvent Waste Liquid | |||
| Blowback Air Mode | Positibong presyon reverse blowing/negatibong presyon reverse pagsipsip | |||
| Mode ng air inlet ng system | Pangkalahatang buong positibong supply ng hangin ng presyon (i.e. positibong presyon sa lugar ng reaksyon) | |||
| Disenyo ng Kaligtasan | Pangkalahatang pumili ng presyon/ temperatura ng relief balbula at pop-up explosion relief door, RTO Kabuuang Inlet Set Standard Flame Arrestor | |||
1. Kapag ang site ng proyekto ay matatagpuan sa sobrang malamig na mga lugar (<10'C), ang pagsasaalang -alang ay dapat ibigay sa posibilidad ng naka -compress na paghalay ng hangin na kagalang -galang sa icing ng mga pipeline ng gas o mga cylinders. Sa ganitong mga kaso, ang pneumatic drive ay maaaring mapalitan ng electric drive.
2. Ginagamit ang Liquid na Solvent Solvent Waste, kinakailangan upang maibigay ang komposisyon at calorific na halaga para sa pagpili ng mga kagamitan sa pagkasunog. Maaaring magamit ang pag -init ng kuryente kapag ang dami ng hangin ay mas mababa sa o katumbas ng 5000 nm³/h.
Mga Pamantayan sa Pagpili
1. Kung ang gasolina ay naglalaman ng mga kinakailangang sangkap tulad ng asupre at klorin, dapat itong maiparating sa panahon ng proseso ng pagpili. Ang mga materyales na lumalaban sa kaagnasan tulad ng Sus2205 o mas mataas ay dapat gamitin para sa pagproseso at pagmamanupaktura upang matiyak ang wastong paggamot ng naturang gas sa proseso ng agos.
2. Ang halo -halong konsentrasyon ng mga gas na maubos na pumapasok sa pag -iimbak ng init na mataas na temperatura ng incineration na kagamitan ay dapat na nasa loob ng 1/4 ng mas mababang saklaw ng pagsabog (LEL).
3. Ang maximum na temperatura ng operating para sa pag-iimbak ng init na mataas na temperatura na incineration na kagamitan ay mas mababa sa 960 ℃. Ang mga materyales na may mataas na enerhiya at mga gas na may mataas na konsentrasyon ay dapat tratuhin nang may pagbabanto. Kung may mga espesyal na kinakailangan, dapat silang malinaw na ipinahayag upang gumawa ng mga tiyak na kahilingan sa panahon ng disenyo ng pagkakabukod.
4. Ang gas na pumapasok sa pag-iimbak ng init na mataas na temperatura na incineration na kagamitan ay hindi dapat maglaman ng mga particle ng alikabok o mist ng langis na maaaring maging sanhi ng mga blockage o backfire, upang maiwasan ang pag-flash at pagbara ng thermal storage ceramic.
5. Ang ilang mga rehiyon ay may tiyak na mga kinakailangan sa paglabas ng oxide ng nitrogen para sa mga kagamitan na incineration na may mataas na temperatura, na dapat na maiparating sa mamimili sa panahon ng proseso ng pagkuha. Ang mga sistema ng pagkasunog ng mababang-ammonia ay dapat gamitin para sa kagamitan sa pagkasunog, at kung ang tambutso na gas ay naglalaman ng isang mataas na konsentrasyon ng nitrogen, kahit na ang isang mababang-nitrogen combustion system ay maaaring hindi matugunan ang mga pamantayan sa paglabas at mangangailangan ng karagdagang paggamot sa denitrification.
