Prinsipyo ng pagpapatakbo
Ang kagamitan ay gumagamit ng isang kumbinasyon ng tatlong mga proseso: zeolite adsorption, mainit na daloy ng hangin na pagsipsip, at catalytic pagkasunog upang linisin ang organikong gasolina. Ginagamit nito ang mga katangian ng mga molekular na sieves tulad ng maraming mga micropores at isang malaking pag -igting sa ibabaw sa adsorb organic solvents sa basurang gas, na nagpapahintulot sa purified basurang gas na maging unang proseso ng pagtatrabaho. Matapos ang adsorption ng molekular na salaan ay puspos, ang mga organikong solvent na na -adsorbed sa molekular na salaan ay desorbed ng isang mainit na daloy ng hangin at ipinadala sa catalytic combustion bed bilang pangalawang proseso ng pagtatrabaho sa isang tiyak na ratio ng konsentrasyon. Ang mataas na konsentrasyon na organikong basurang gas na pumapasok sa catalytic combustion bed ay pinainit at, sa tulong ng katalista at oxygen, nabulok sa carbon dioxide at tubig.
Ang init na inilabas mula sa agnas na ito ay nakuhang muli ng isang mataas na kahusayan ng heat exchanger at ginamit upang mapainit ang mataas na konsentrasyon na organikong basurang gas na pumapasok sa catalytic combustion bed bilang pangatlong proseso ng pagtatrabaho. Matapos ang isang tiyak na panahon ng operasyon, ang mga proseso ng pagbagsak at catalytic decomposition ay hindi nangangailangan ng karagdagang pag -init ng enerhiya habang naabot nila ang balanse.

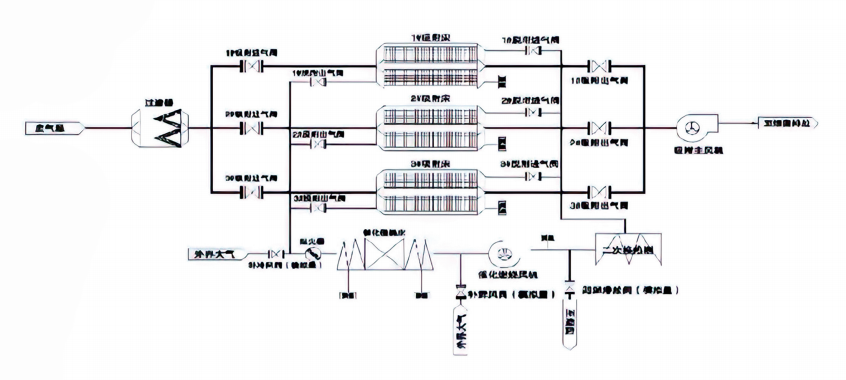

Daloy ng Proseso
1. Sa ilalim ng mga kondisyon ng pagtatrabaho, ang basurang gas na gamutin muna ay pumapasok sa dry filter pre-treatment box upang alisin ang particulate matter, tulad ng alikabok, mula sa basurang gas upang maiwasan ang ganitong uri ng sangkap mula sa pagpasok sa nakapirming lugar ng adsorption ng kama at nagiging sanhi ng pagbawas sa kahusayan ng zeolite adsorption. Ang G4, F7, F9, at iba pang mga materyales ay ginagamit para sa sunud-sunod na pagsasala upang alisin ang alikabok at malapot na sangkap batay sa aktwal na sitwasyon.
2. Ang pre-treated na basurang gas ay pumapasok sa nakapirming lugar ng adsorption ng kama, kung saan ang mga VOC sa basurang gas ay na-adsorbed at nalinis at pagkatapos ay direktang pinalabas pagkatapos matugunan ang mga pamantayan sa paglabas. Matapos ang nakapirming kama ay umabot sa saturation ng VOC, sumasailalim ito sa pagsipsip. Ang sariwang hangin ay ipinakilala ng catalytic combust fan at pinainit sa heat exchanger upang maabot ang temperatura ng pagsipsip bago pumasok sa puspos na naayos na kama upang alisin ang puspos na basurang gas mula sa zeolite upang makamit ang pagbabagong -buhay.
3. Ang mataas na konsentrasyon na basura ng gas na nabuo sa panahon ng pagsipsip ay preheated at pinainit ng electric heater (natural gas combustion engine) matapos na ma-preheated at pinainit ng heat exchanger sa ilalim ng pagkilos ng tagahanga ng CO system upang maabot ang temperatura ng aktibidad ng katalista (300 ℃), ay pumapasok sa catalytic bed, sumailalim sa oksihenasyon at mga reaksyon ng decomposition, at pagpapakawala ng init. Ang mga gas na may mataas na temperatura na nabuo ng reaksyon ay pagkatapos ay pinalabas pagkatapos ng pagpapalitan ng init sa pagpapalitan ng heat ng desorption.
4. Ang init na inilabas ng reaksyon ng oksihenasyon ay magiging sanhi ng pag -init ng gas. Ang high-temperatura gas ay naglilipat ng init sa mababang temperatura na gas sa pamamagitan ng heat exchanger, na ginagamit upang mapainit ang desorbed gas, sa gayon binabawasan ang pagkonsumo ng enerhiya na kinakailangan sa panahon ng pagpapatakbo ng system. Kung mayroon pa ring labis na init, maaari rin itong magamit para sa pagpainit ng iba pang mga lugar ng pabrika.
5. Upang matiyak ang pagsunod sa mga pamantayan sa paglabas, ang mga gas na maubos, pagkatapos sumailalim sa mga proseso ng adsorption at oksihenasyon, ay pinakawalan sa pamamagitan ng isang sentralisadong salansan sa isang taas na karaniwang lumampas sa 15 metro. Ang taas na ito ay dinisenyo upang maging mas mataas kaysa sa mga nakapalibot na istruktura upang mapadali ang epektibong pagpapakalat ng mga ginagamot na paglabas.
Pagsasaayos ng system
Ang aparato ng zeolite naayos na adsorption ng adsorption ay pangunahing binubuo ng isang sistema ng pagpapanggap ng basura ng gas, isang sistema ng adsorption na konsentrasyon ng zeolite, isang sistema ng pagpapalitan ng init, isang sistema ng pagkasunog ng catalytic, isang sistema ng paglabas, isang awtomatikong sistema ng kontrol ng elektrikal, at isang online na sistema ng pagsubaybay.
Mga tampok ng kagamitan at pakinabang
1. Mataas na adsorption at kahusayan sa pagsipsip, malakas na pagpili.
2. Ang pagbagsak ng presyon na ginawa ng zeolite na nakapirming adsorption ng kama ng VOC ay mababa, na maaaring mabawasan ang pagkonsumo ng kuryente. Ang mataas na dami ng hangin at mababang konsentrasyon ng basura ng VOC ay binago sa mababang dami ng hangin at mataas na gas ng basura ng konsentrasyon, at ang konsentrasyon ay maaaring umabot ng 10-15 beses, na nagreresulta sa mas mababang mga gastos sa operating at mas mahabang buhay ng serbisyo.
3. Ang pangkalahatang sistema ay nagpatibay ng modular na disenyo, na nangangailangan ng mas kaunting puwang at pagbibigay ng isang tuluy -tuloy at walang pagbabago na mode ng kontrol, na nagreresulta sa mababang mga gastos sa pagpapanatili.
Naaangkop na mga kondisyon
1. Pagpapabuti ng mga hindi sumusunod na aktibong sistema ng uling.
2. Paggamot ng mga organikong materyales na may hindi kilalang mga sangkap na nagdudulot ng mga amoy.
3. Mga sitwasyon na nangangailangan ng mataas na temperatura na pagbabagong-buhay ng mga sangkap na may mataas na mga punto ng kumukulo sa itaas ng 300 ℃.
